PUENTE SOBRE EL RÍO ANZUR EN ZAMBRA- RUTE, CÓRDOBA

Proyecto de Prueba de Carga en Puente Metálico sobre el Río Anzur en Zambra, Rute, Córdoba.

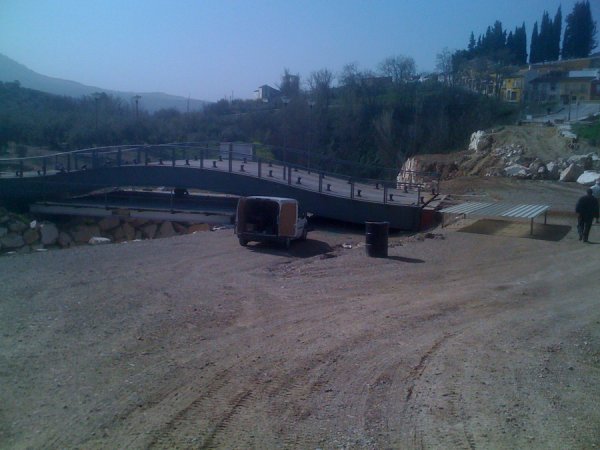

Se trata de un puente metálico de 24 m. de luz y de 6.60 m. de ancho, cuyo tablero está formado por 8 vigas metálicas separadas 900 mm,

Acero S275JR

Alma chapa de 930 x 20

Ala superior chapa de 300 x 35

Ala inferior chapa de 300 x 35

Transversalmente se arriostran las citadas vigas con HEB-120 cada 500 mm y una longitud de 900 mm.

Sobre las vigas y para rodadura se proyecta una chapa de 20 mm de espesor. Plano:Tablero.

El pavimento está formado por cinco capas que se describen en el plano Detalles.

Las vigas se apoyan en dos estribos con un neopreno corrido de dimensiones 660 x 30 x 12 (8.8).

Estos estribos tienen de dimensiones 1 x 1.4 x 6.6 de hormigón armado. Con armadura superior e inferior de 14 Ø 20 a 10 cm. En el plano Estribos. Geometría y Armado se detallan las dimensiones geométricas, armadura y características de los materiales.

La losa de transición es de 30 cm de espesor y 5 m de longitud en todo el ancho del estribo. La armadura inferior está formada por 1 Ø 20 cada 20 cm y la superior 1 Ø 10 a 20 cm, como reparto tanto superior como inferior 1 Ø 10 a 20 cm. Plano: Estribos, Geometría y Armado.

Para transmitir las cargas sobre los estribos al terreno se proyectan dos pilotes de 0.85 m de diámetro y 16 m de profundidad armado con 20 Ø 25 cm en toda su longitud y estribos de Ø 10 a 15 cm. Plano: Estribos, Geometría y Armado.
